Мы занимаемся разработкой и продажей программаторов и диагностических устройств для ремонта ноутбуков

Плата расширения (переходник) MIX50 предназначена для удобного подключения клавиатур с коротким шлейфом к программатору.

На переходнике стоит два разъема с шагом 0,5 мм на 50 pin,
один - с шагом 0,8 мм на 40 pin, и один с шагом 1 мм на 34 pin.

Данный переходник полностью раскрывает свой функционал только с BASE3, т.к. именно на этой базе установлен разъем на 50 контактов.

При использовании с BASE2 или BASE1 будут задействованы только 32 контакта. В этом случае используйте штатный шлейф на 32 контакта из комплекта программатора.

Комплект поставки: MIX50, шлейф 50 pin длиной 20 см.

В наличии!

На BASE3 установлены:
- ZIF сокет (8 верхних для I2C/SPI, 8 нижних - дублирование A-H) Удобно работать с DIP корпусами.
- разъём (черный, вертикальный) под внешние платы расширения для программирования EC (*)
- 50 пин с шагом 0,5мм
- 34 пин с шагом 1мм
- 40 пин с шагом 0,8мм

BASE3 может использоваться на постоянной основе и для работы с EC, и для SPI, и для I2C и для проверки клавиатур с числом контактов до 50 включительно.

Внешний вид, отличия и назначение BASE1/BASE2/BASE3 для программатора SUCCESSOR можно посмотреть на вкладке ОПИСАНИЕ внизу страницы

В наличии.


На BASE2 установлены:
- ZIF сокет (8 верхних для I2C/SPI, 8 нижних - дублирование A-H) Удобно работать с DIP корпусами.
- разъём (черный, вертикальный) под внешние платы расширения для программирования EC (*)
- разъемы с шагом 0,5мм/0,8мм/1мм на 32 контакта

BASE2 может использоваться на постоянной основе и для работы с EC, и для SPI, и для I2C и для проверки клавиатур с числом контактов до 32 включительно.

Внешний вид, отличия и назначение BASE1/BASE2/BASE3 для программатора SUCCESSOR можно посмотреть на вкладке ОПИСАНИЕ внизу страницы

В наличии.

Программатор SUCCESSOR (Наследник) + BASE2 - программатор для SPI FLASH памяти и EC фирм ENE/ITE/MEC/NUVOTON/EXPLORE. Уровни выходных управляющих сигналов 1v8 и 3v3. ESD защита уже установлена.

Программатор Successor создан на базе
32-bit ARM® Cortex®-M4 RISC processor 120 MHz USB_FS
и
FPGA фирмы GoWin

На сегодняшний день реализована работа с SPI FLASH,
ITE,
ENE, NUVOTON ( core CR16CPlus. Свой загрузчик для скорости.)
TETRIS (и ITE_lite) полностью поддерживаются
KEYBOARD_TEST,
MEC (core ARC-625D),
I2C,
ITE по шине I2C (уже тестируется пользователями)
Далее планируется перенос:
EXPLORE (переходник свисток не нужен будет).

На BASE2 установлены:
- ZIF сокет (8 верхних для I2C/SPI, 8 нижних - дублирование A-H) Удобно работать с DIP корпусами.
- разъём (черный, вертикальный) под внешние платы расширения для программирования EC (*)
- разъемы с шагом 0,5мм/0,8мм/1мм на 32 контакта

BASE2 может использоваться на постоянной основе и для работы с EC, и для SPI, и для I2C и для проверки клавиатур с числом контактов до 32 включительно.

Создана закрытая группа (Telegram). Доступ в нее вы сможете получить после оплаты программатора. В этой группе будем стараться решать проблемы в оперативном порядке и только по SUCCESSORу.

Комплект поставки (фото 3) состоит из модуля программатора SUCCESSOR в корпусе, платы BASE2 и базового набора шлейфов в количестве 9 штук: с шагом 05 мм (на 30 и 32 pin), с шагом 08 мм (на 26 и 30 pin), с шагом 1 мм ( на 24, 26, 28, 30, 32 pin)

ВАЖНО! В комплект с программатором не входят следующие позиции:
1. Сокет под SPI FLASH.
2. Для работы с программатором нужны будут два USB TYPE_C кабеля. Один для связи с компьютером, второй для соединения GND программатора и MB при работе с EC.
3. Дополнительно вы можете приобрести кожаный чехол для программатора (артикул 7179 раздел Аксессуары).

Внешний вид, отличия и назначение BASE1/BASE2/BASE3 для программатора SUCCESSOR можно найти во вкладке ОПИСАНИЕ внизу страницы.

В наличии!

Программатор SUCCESSOR (Наследник) + BASE3 - программатор для SPI FLASH памяти и EC фирм ENE/ITE/MEC/NUVOTON/EXPLORE. Уровни выходных управляющих сигналов 1v8 и 3v3. ESD защита уже установлена.

Программатор Successor создан на базе
32-bit ARM® Cortex®-M4 RISC processor 120 MHz USB_FS
и
FPGA фирмы GoWin

На сегодняшний день реализована работа с SPI FLASH,
ITE,
ENE, NUVOTON ( core CR16CPlus. Свой загрузчик для скорости.)
TETRIS(и ITE_lite) полностью поддерживаются
KEYBOARD_TEST,
MEC (core ARC-625D),
I2C,
ITE по шине I2C (уже тестируется пользователями)
Далее планируется перенос:
EXPLORE (переходник свисток не нужен будет).

На BASE3 установлены:
- ZIF сокет (8 верхних для I2C/SPI, 8 нижних - дублирование A-H) Удобно работать с DIP корпусами.
- разъём (черный, вертикальный) под внешние платы расширения для программирования EC (*)
- 50 пин с шагом 0,5мм
- 34 пин с шагом 1мм
- 40 пин с шагом 0,8мм

BASE3 может использоваться на постоянной основе и для работы с EC, и для SPI, и для I2C и для проверки клавиатур с числом контактов до 50 включительно.

Создана закрытая группа (Telegram). Доступ в нее вы сможете получить после оплаты программатора. В этой группе будем стараться решать проблемы в оперативном порядке и только по SUCCESSORу.

Комплект поставки (фото 4 и 7) состоит из модуля программатора SUCCESSOR в корпусе, платы BASE3 и базового набора шлейфов в количестве 9 штук: с шагом 05 мм (на 30 и 32 pin), с шагом 08 мм (на 26 и 30 pin), с шагом 1 мм ( на 24, 26, 28, 30, 32 pin)

ВАЖНО! В комплект с программатором не входят следующие позиции:
1. Сокет под SPI FLASH.
2. Для работы с программатором нужны будут два USB TYPE_C кабеля. Один для связи с компьютером, второй для соединения GND программатора и MB при работе с EC.
3. Дополнительно вы можете приобрести кожаный чехол для программатора /фото 9/ (артикул 7179 раздел Аксессуары).

Внешний вид, отличия и назначение BASE1/BASE2/BASE3 для программатора SUCCESSOR можно найти во вкладке ОПИСАНИЕ внизу страницы

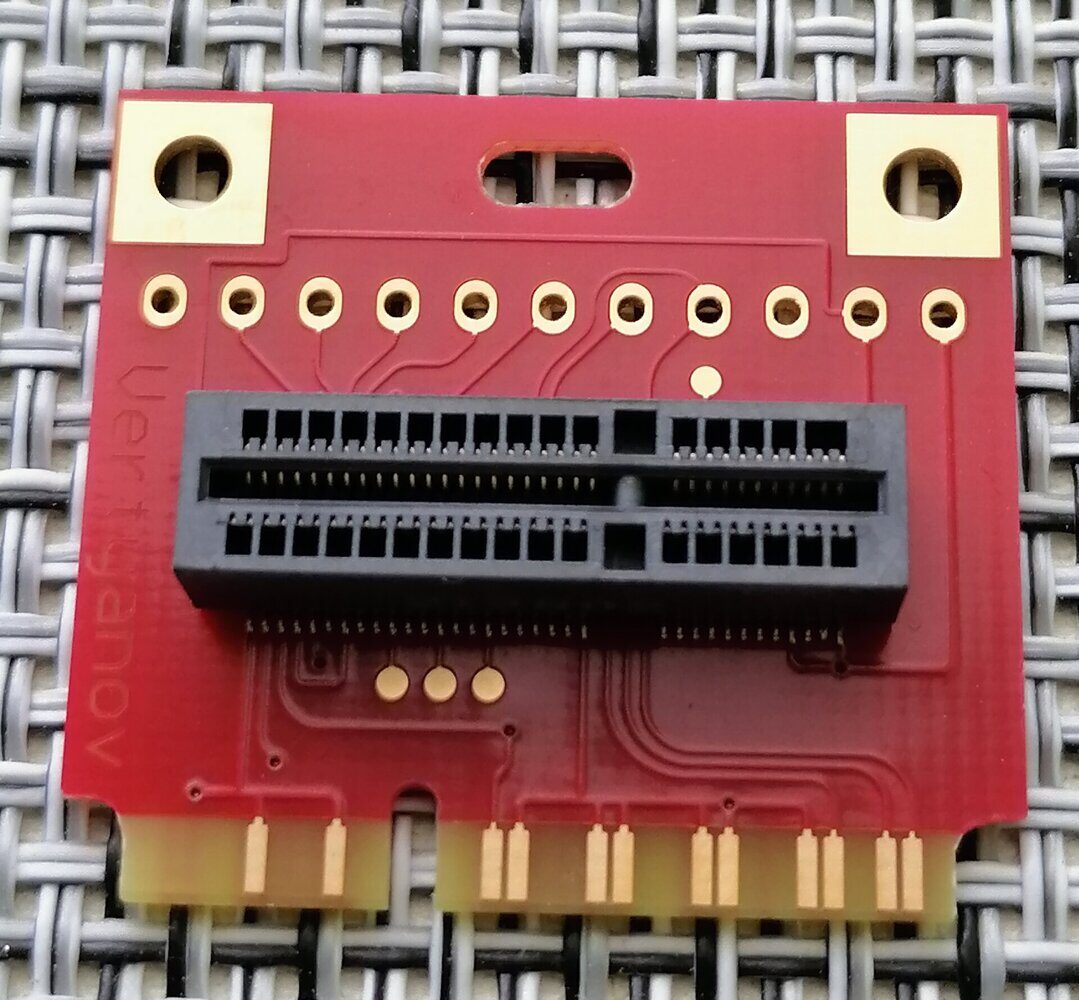

Переходник предназначен для подключения пост карты NGFF_GoWin в слот mini PCI_e.

В наличии.

Переход для сокета (для использования на TETRIS)
Поставляется уже в собранном виде и вам останется только приобрести сокет и впаять его.
Название сокета IC51-1284-1702
Я использовал такой сокет всегда.
Подойдут ли другие или нет, я не знаю и не изучал.
В описании товара есть ссылка на Али, в качестве примера.

Стильный чехол из мягкой натуральной кожи станет не только отличным украшением, но и добавит комфорта пользователю SUCCESSORa.
Предотвращает скольжение устройства по столу и выскальзывание из рук. Мягко обнимает устройство. Несмотря на отсутствие застежек уверенно держится на программаторе и не сваливается в процессе эксплуатации.
Ручная работа.

Замена предыдущей версии пост карты в слот NGFF, снятой с производства.
Пост карта в слот NGFF (key A/E) может использоваться как самостоятельно, так и в составе переходника для подключения в слот mini PCI_e.
Переходник (MiniPCIeToNGFF) приобретается у нас отдельно и не входит в состав этого товара!
Инструкция на пост карту и переходник находится во вкладке описание.

Адаптер предназначен только для программирования EC фирмы ITE.
Работает только в комплекте с программаторами версий: JIG2, JIG3, SUCCESSOR.
На плате расположены три одинаковых посадочных места для м/сх в корпусе LQFP128 и два одинаковых посадочных места в VFBGA128 исполнении. При работе с адаптером, только одно посадочное место под м/сх может быть занято. На обратной стороне адаптера находятся конфигурационные перемычки. В зависимости от используемого EC, необходимо установить перемычку каплей припоя или убрать её. Сводные файлы, с указанием необходимых перемычек под конкретный EC, находятся в описании, во второй вкладке документа. Данный адаптер является облегченной версией связки TETRIS+SPIDER. Ресурс посадочных мест под пайку не гарантирован, не подлежит основанию для предъявления претензий и зависит от квалификации и аккуратности пользователя.

В наличии!

Собираем. Готовность к 01.04.2024. Доступны для заказа.


TETRIS2 - основная плата, на которую устанавливается плата расширения SPIDER или JAWS. Как самостоятельное изделие не используется. Работает только в комплекте с программаторами версий: JIG2, JIG3, SUCCESSOR. (подробности в описании к товару)

Микросхема (прошитая) EPM240 для ремонта пост карты в слот mini PCI-e.

Расширенный комплект гибких печатных шлейфов к программаторам Vertyanov JIG и Successor.

Расширенный комплект шлейфов содержит 12 гибких печатных шлейфов:
С шагом 0,5 мм: на 15, 26, 30, 32 pin
С шагом 0,8 мм: на 26, 30, 32 pin
C шагом 1 мм: на 24, 26, 28, 30, 32 pin

Длина каждого шлейфа 20 см.

Внимание!! При покупке программатора SUCCESSOR
базовый набор шлейфов в количестве 9 штук входит в комплект поставки: с шагом 05 мм (на 30 и 32 pin), с шагом 08 мм (на 26 и 30 pin), с шагом 1 мм ( на 24, 26, 28, 30, 32 pin)

В наличии!

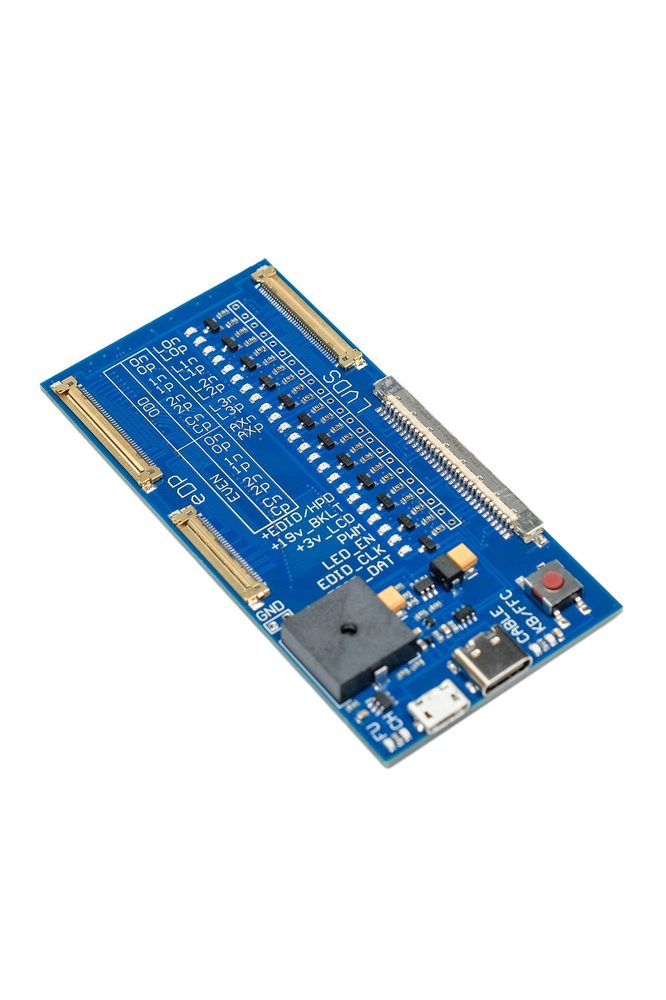

KFCT – Keyboard Ffc (Flat flexible cable) Cable Tester.
Диагностическое устройство, предназначенное для проверки в автономном режиме различных клавиатур ноутбуков, гибких печатных кабелей (FFC), а также кабелей для подключения материнской платы ноутбука к e_DP или LVDS матрицам.

Инструкцию можно посмотреть ниже на странице во вкладке ОПИСАНИЕ.

Собираем. Готовность к 01.04.2024. Доступны для заказа.

SPIDER - дополнительный модуль к плате расширения TETRIS, TETRIS2.
Позволяет программировать микроконтроллер вне материнской платы методом пайки в корпусе 128-pin LQFP.
Работает только в комплекте с платой расширения TETRIS или TETRIS2.
Плата TETRIS/TETRIS2 приобретается отдельно.

В наличии!

Единственная в мире пост карта, которая работает в трех слотах: DDR2, DDR3, DDR4.
Основные функции :
1. Показывает напряжения: для DDR2 - 2 источника, DDR3 - 3 источника, DDR4 - 4 источника;
2. Показывает активность I2C шины (SPD);
3. На материнских платах, используемых в ноутбуках ASUS (MB ASUS, QUANTA,COMPAL), позволяет посмотреть пост коды. Есть исключения.
4. Запоминает и показывает до 1000 однобайтных пост кодов с возможностью перемещения по буферу.

Инструкция доступна для скачивания ниже на странице во вкладке ОПИСАНИЕ.
